Popis

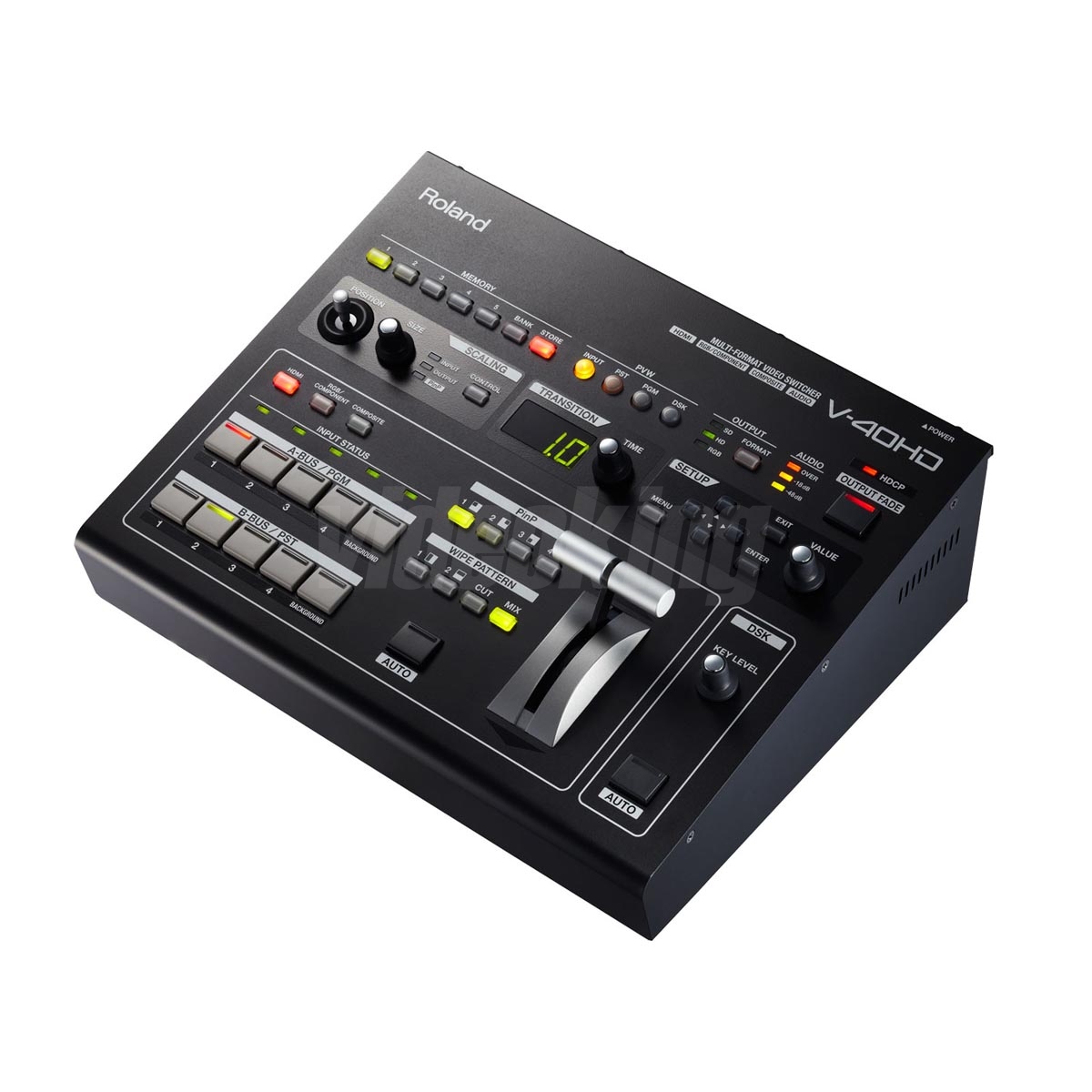

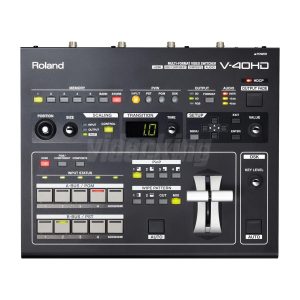

Roland V-40HD

Roland V-40HD je profesionálny prepínač videa so štyrmi HDMI kanálmi a zabudovaným zvukom, navrhnutý pre živé vysielanie a multimediálne produkcie. Tento prepínač poskytuje vysokú kvalitu obrazu a zvuku, čím spĺňa náročné požiadavky profesionálov v oblasti filmovania a TV produkcie.

Hlavné vlastnosti

Roland V-40HD je vybavený štyrmi HDMI vstupmi, ktoré podporujú rozličné formáty signálu vrátane RGB a komponentov, čo ho robí veľmi flexibilným nástrojom pre rôzne produkčné scenáre. S tromi výstupmi môže efektívne distribuovať video signály do viacerých monitorov alebo projektorov, čím zabezpečuje dokonalú synchronizáciu obrazu.

Interné spracovanie v rozlišení 4:4:4 a 10-bitová hĺbka farieb zaručujú brilantný a presný obraz, ktorý je kľúčový pre profesionálne živé vysielanie. M/E (Mix / Effects) funkcia, vrátane PinP (Picture-in-Picture) a DSK (Downstream Keying), umožňuje kreatívne manipulácie s obrazom, čo je vynikajúce pre živé produkcie a prezentácie.

Vstavané synchronizátory a skaler výrazne zjednodušujú proces prechodu medzi rôznymi zdrojmi signálov a minimalizujú riziko oneskorenia, ktoré môže rušiť prechod medzi scénami. LED indikátory stavu vstupov a monitorovací výstup s rozdeleným displejom poskytujú okamžitý prehľad o aktuálnych pripojeniach a umožňujú profesionálom sledovať a riadiť aktívne video signály v reálnom čase.

Technické špecifikácie

• Vstupy: 4 x HDMI, RGB, Komponent, Composite
• Výstupy: 3 x HDMI, RGB, Komponent
• Interné spracovanie: 4:4:4, 10-bit
• M/E: 1 (PinP), DSK
• Synchronizátory: Vstavané
• Skaler: Vstavaný
• Monitorovací výstup: Rozdelený displej
• Napájanie: AC 100-240V, 50/60Hz
• Rozmery: 320 mm (Š) x 260 mm (H) x 84 mm (V)
• Hmotnosť: 2.6 kg

Praktické využitie

Roland V-40HD je ideálnym riešením pre profesionálnych kameramanov a produkčné spoločnosti, ktoré sa zaoberajú rôznymi formátmi vysielania a multimediálnymi projektmi. Jeho všestrannosť ho predurčuje na použitie v rôznych oblastiach, od športových prenosov po živé koncerty, konferencie či firemné akcie.

Pri dokumentárnych produkciách alebo štúdiovom nasadení sa Roland V-40HD dokáže adaptabilne prispôsobiť potrebám produkcie, a to buď pri nahrávaní viacerých zdrojov v reálnom čase, alebo pri prechode medzi editovanými zábermi. Jeho presné a rýchle prepínanie medzi kanálmi zabezpečuje plynulosť vysielania a zachovanie najvyššej kvality obrazu.

Okrem toho, integrácia do existujúcich produkčných systémov pre vkladanie grafiky a efekty robí z Roland V-40HD nenahraditeľného pomocníka pre modernú produkciu. Jeho schopnosť vyrovnávať rôzne signály a zjednodušovať prácu so zvukom zvyšuje efektivitu a produktivitu pre každého profesionála.

Pre všetkých, ktorí sa snažia o dokonalosť v oblasti živého vysielania, je Roland V-40HD neoceniteľným nástrojom, ktorý spája výkon, flexibilitu a kvalitu spracovania na najvyššej úrovni.

Input
SCALING Zoom and Adjustment – The V-40HD features scalers that let you make settings independently for every input source. With these, you can take input sources of different resolutions and adjust to any sizing.

INPUT Selectors – Select from among HDMI, RGB/Component, and Composite as the connector for each input. With just one touch, you can access the video source from any of the three pieces of equipment connected to the respective inputs.

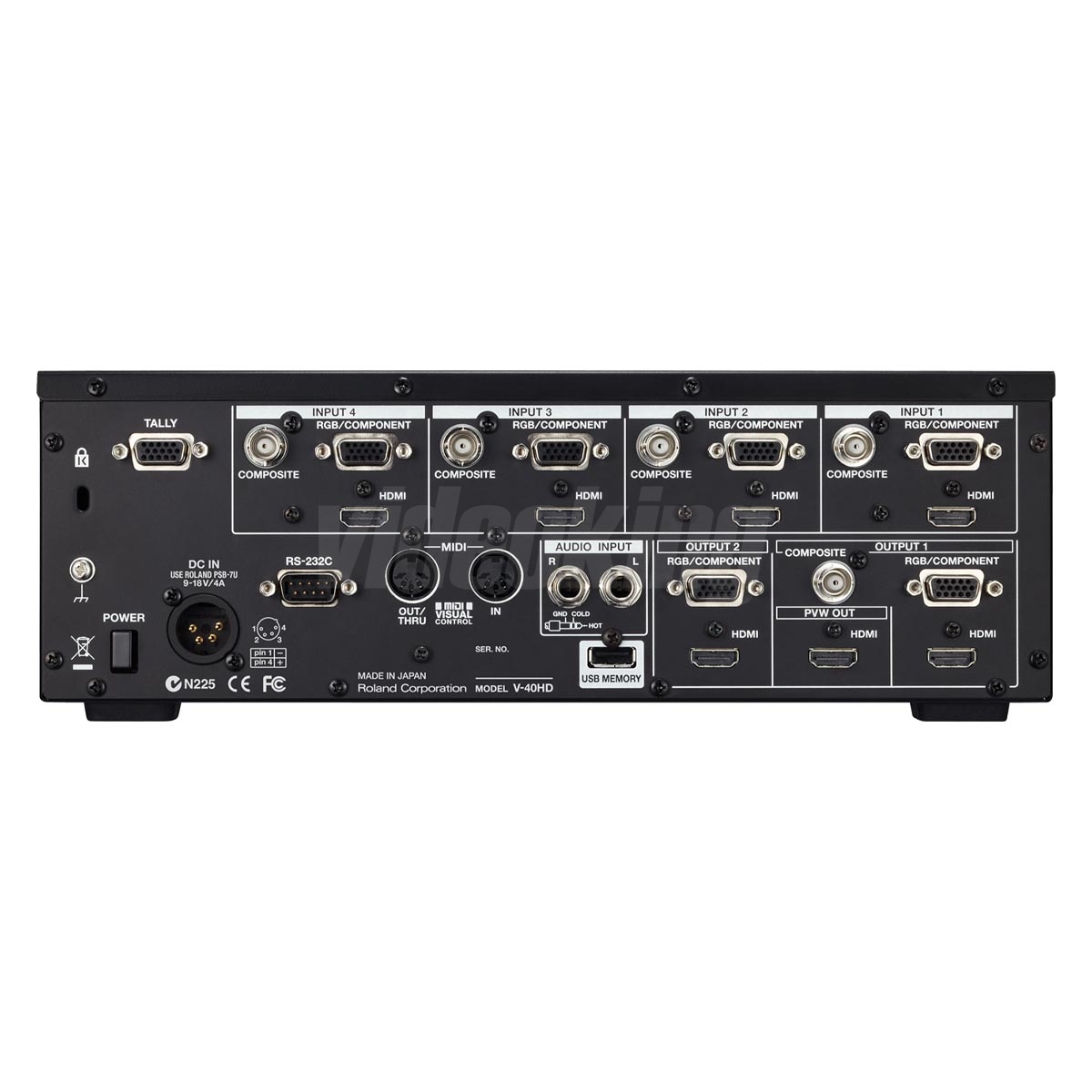

INPUT Connectors 1 – 4 – Support for three formats per input. [HDMI] Up to WUXGA, 1080p [RGB/Component] Up to WUXGA, 1080p [Composite] 480i or 576i HDMI inputs support an embedded audio signal.

AUDIO INPUT Mix analog audio into HDMI video – The V-40HD is equipped with inputs for analog audio equipment. This enables you to embed analog audio in the HDMI video output.

Output
OUTPUT Selectors – Three types of output formats to choose from. Select SD, HD, or RGB simply by pressing a button.

PVW (Preview) Selectors – Chooses the view displayed on a preview monitor. Select a four-way split screen, PST, PGM or DSK to display. *The resolution and refresh rate of monitor output is fixed at 1920 x 1080/60 Hz (progressive). *Use an HDMI monitor that supports HDCP and 60p signals. *When INPUT is selected (four-way split), the sources are displayed using a reduced frame rate.

Output Connectors – Connect monitors, projectors, or recording equipment. [HDMI] Up to WUXGA, 1080p [RGB/Component] Up to WUXGA, 1080p [Composite] 480i or 576i *In HDCP mode, no video signals are output from the RGB/Component and composite connectors.

Effects
DSK – ( Downstream Keyer) Composite logos and text into output video. You can overlay logos and text onto composited and switched video. Scene transitions underneath logos or text that remain displayed is possible. – P in P Two images can be combined into one video image. You can select any of four positions for an inset screen: top left, bottom left, top right, or bottom right. You can also freely adjust the size of the inset screen.

WIPE PATTERN – Easy selection of video transition effects.

VIDEO FADER – Switch the sources at the speed you want. Using the video fader (T-bar ) lets you carry out scene transitions, fade-ins, and fade-outs manually at exactly the speed you want.

Functions
MEMORY Save panel settings – You can save the V-40HD’s settings in internal memory. Each of the five memory banks can hold five sets of settings, letting you save a total of 25 configurations.

Control Interface
Controllable the V-40HD via any MIDI device – A Roland digital audio mixer like the M-200i V-Mixer can link to the V-40HD for audio-follows-video application. Connect another V-40HD for more inputs.

Use RS-232C for integrated remote control – It’s possible to connect a computer, wall panel or other remote device and use it to control switching, effects, and other operations.

USB PORT For saving the internal memory – This lets you connect a USB flash drive and save the internal memory to it.

The V-40HD also includes an audio input bus with volume and delay settings allowing you to embed audio into the HDMI output signal, which is especially useful for streaming and recording applications.

The Multi-Zoom feature can be enabled when one input source is shared internally with up to three more inputs – essentially daisy-chaining it. The scaler for each input can zoom into any position in the video image giving the appearance that additional cameras are connected – creating a virtual multi-camera environment. Additional effects include a down stream keyer (DSK), Picture-in-Picture and multiple transitions.

The unit is noise-free because of a unique and efficient heat-radiating design that eliminates the need for a cooling fan. Both MIDI and RS-232 are supported allowing control and integration with various devices like a V-Mixer for audio-follows-video applications or remote control using a wall panel.

The V-40HD supports a variety of system design and creative production options. The V-40HD’s affordable price point and powerful features enables customers wanting to transition into an HD workflow. The V-40HD Video Mixer strengthens Roland’s Multi-format video mixer line-up and is positioned to fill a variety of needs of video production for live event, corporate, educational, and house of worship applications using HDMI and computer sources.
